异频线路参数测试仪研发、生产、销售于一体的老牌企业,【天正华意电气设备有限公司(海南分公司)tianzh3611-55】十年以上经验积累,先进的技术,完善的售后,除此之外,我们还提供按需定制的服务,根据您的实际需求,为您量身定制符合您要求的异频线路参数测试仪产品。联系人:杨经理,地址:平度市平安路2号。

异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

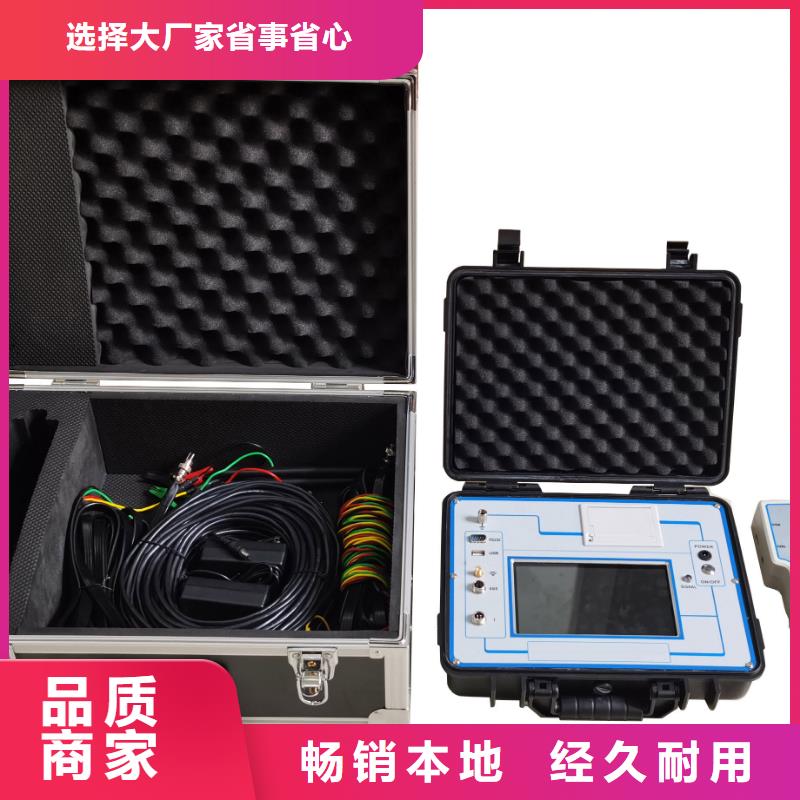

异频线路参数测试仪异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?体积小、重量轻在原来一体机的基础上把主机和电源独立开来，极大地方便了使用、运输和售后。是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。

异频线路参数测试仪 参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。
