三相电能表校验装置 电能脉冲输出当把脉冲线插入仪器的“检定口”时，黄色夹子是“局号2脉冲输入”；而绿色夹子是“局号2的脉冲输出”，当局号2设置为“光电有功（或无功）”，则输出有功（或无功）电能脉冲。方便用户对本仪器的检验。3.4、面板功能键介绍所有操作均要通过键盘来完成，共有47个按键。 数字键：数据输入和功能菜单使用。 加减键：进入汉字输入状态后，选择汉字用。非汉字状态时，＋做为点 . 用。字母键：中文输入或字母输入用。复位 复位键：仪器不正常工作时按复位键，恢复正常工作。确定 确认键：在设置、存储等功能下操作完成后确认。删除 删除键：数据输入过程中用来删除光标后面的字符。↑↓←→ 方向键：将光标上下左右移动。汉字 中文键：启动或取消中文输入时，按此键。采用全拼、五笔或笔划输入法。再次按此键，可以取消中文输入法。3.5、接线方法3.5.1、工作电源的连接电源输入范围55V-480V,分两种方式接线。电源插座:将电源线插入仪器电源插座，将电源开关拨向的方向，仪器开始工作。端子电源:如果无220V市电,可从现场电压线上取电。将电源开关拨向的方向, 仪器从电表的Ａ相和C相上取工作电源。在校验单相电能表时，如果从端子上取工作电源，注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

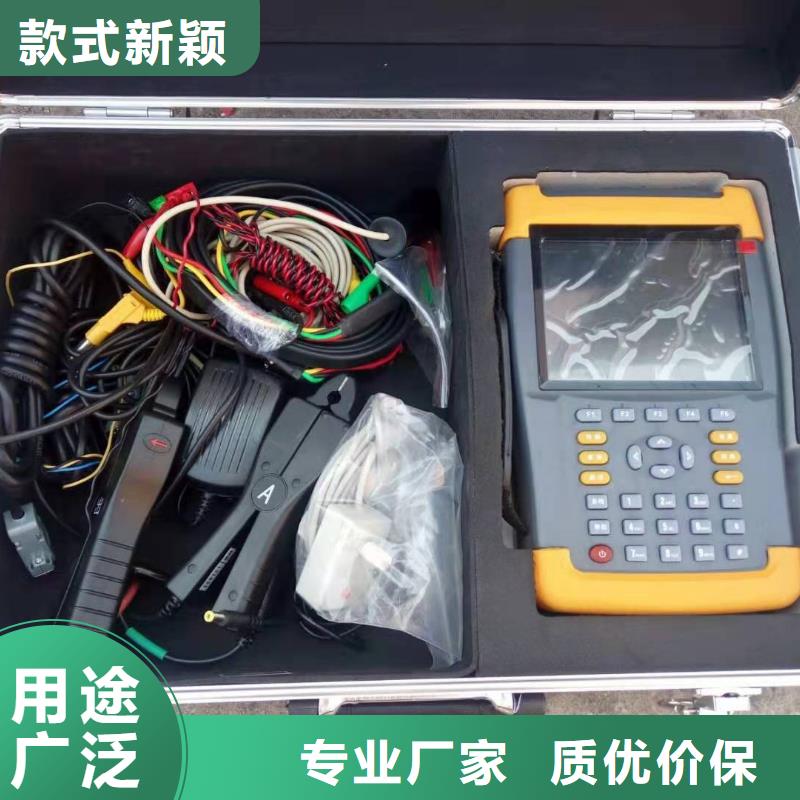

三相电能表校验装置 主要特点1、采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；2、采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶显示，T9汉字输入法；4、宽工作电源AC 57.7～480V，在 -20℃～＋40℃ 的温度范围内保证电能的准确性；5、无电位器，提高了系统的稳定性和可靠性，彻底防止仪器因运输等外界原因造成误差改变；6、电压自动换档 30～480V、电流直接输入 5A；7、带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；8、高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。2.3 操作使用注意事项警告：本仪器属于带电工作设备，为了您的，请遵守生产的相关规定，严格按电力计量装置现场校验操作规程操作。?不能将脉冲线的夹子夹到电能表的电压端子，否则会损坏仪器；?不能将电压端子线插到电流端子口上，否则会损坏仪器；?不能将电流端子线插到电压端子口上，否则会损坏仪器；?正确选择工作电源（注意：电源范围为 AC57.7V～480V）；?正确选择电流量程，电流量程一般不要超过额定值的 220％；?三相三线测量时 B 相电压必须接到电压端子的公共端COM；?每只钳表分正负端：“＋”端表示电流进、“-”端表示电流出，不得接错；?钳表颜色代表相别：黄-A 相、绿-B 相、红-C 相；?不同相的钳表不要互换使用，否则会影响测量精度；?三相三线测量时，B相电压线、电流不要接到仪器上，以免影响测量准确性；?由于内置仪器电源，能从电压端子上供电，校验台上使用仪器，请选择仪器的电池或外接电源供电，以免影响校验台电压输出。

三相电能表校验装置采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
