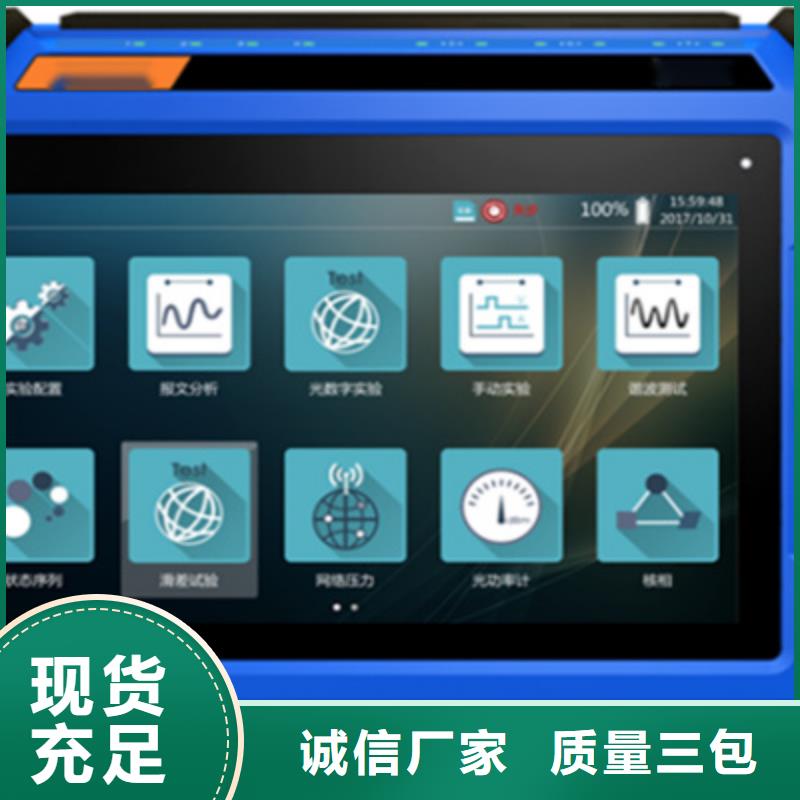

实拍展现【手持式光数字测试仪】,电力电气测试仪器量大更优惠_服务商

手持式光数字测试仪,选择【天正华意电气设备有限公司(随州分公司)tianzh3611-55】,选择品质与信誉的保障。我们期待与您携手共创辉煌的未来,共同书写手持式光数字测试仪行业的新篇章！联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

手持式光数字测试仪切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（0,01，false）；勾 选——闭合（1,10，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。

手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。

手持式光数字测试仪系统继电保护测试仪主要检测项目继电保护测试仪智能检定系统主要功能包括：交流电流、电压输出幅值测试交流电流、电压输出相位测试交流电流、电压输出频率测试交流电流、电压输出幅频特性测试交流电流、电压输出总畸度率测试交流电流、电压输出的直流分量测试交流电流、电压输出带载能力测试交流电流、电压输出零点漂移测试交流电流、电压输出的谐波测试交流电流、电压输出的连续性测试交流电流、电压输出响应时间测试交流电流、电压输出同步性的测试交流电流、电压输出合闸角的测试交流电流、电压输出对称性测试直流电流、电压输出幅值测试直流电流、电压输出纹波测试直流电流、电压输出零点漂移测试直流电流、电压输出带载能力测试直流电流、电压输出连续性测试直流电流、电压输出响应时间测试三对开入量动作的一致性测试三对开出量输出的一致性测试四、系统相关设备系统设备中包含录波模块、电脑、接口转换器、交换机。接口转换器把其他通讯接口转换成网口并通过交换机来相互链接；系统软件安装在电脑中，运用网口来实现各个设备间的相互通讯，完成项目的检定,通过打印机输出检定。
